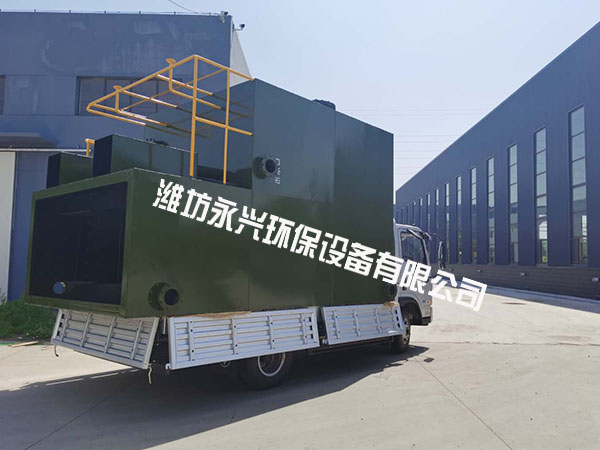

凈水裝置系統：由混凝池、沉淀池、過濾池、水質穩定加藥裝置、反沖洗裝置、水泵及電氣控制柜組成。

1、混凝池：采用WTH管道靜態混合器，通過水力自動混合混凝劑。投加混凝劑的原水由進水管進入混凝池內，用特制的渦流反應和混凝劑混合，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。也可用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花，不受水量變化而影響效果。

2、沉淀池：水經加混凝劑混凝后形成礬花，流到設備的沉淀池內經行沉淀，沉淀池采用斜管沉淀法，表面負荷為7-8m3/㎡.h。經過梯形斜板沉淀室沉淀完成固液分離，沉淀下來的污泥排入泥斗。

3、過濾池：經沉淀后的水流到過濾池過濾，濾池結構底部為布水管，中部為石英砂，上部為白煤。過濾速度為7~10m/h，沖洗強度14~16L/㎡.s，后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖洗時間為5-10分鐘。過濾部分采用聚苯乙烯濾珠球過濾。
